CERNET IPv6监测与发展态势新变化

　　从IPv6发展态势总体情况看，在IPv6网站改造、路由开通、三大运营商流量方面呈现较好的发展态势。 　　CERNET2是我国研究下一代互联网技术、开发基于下一代互联网的重大应用、推动下一代互联网产业发展的关键性基础设施。CERNET网络中心根据两办印发的《推进互联网协议第六版（IPv6）规模部署行动计划》，设计并持续更新监测指标，依托CERNET2构建了IPv6发展监测平台。 　　IPv6发展监测平台支持主动和被动监测，对教育网网站IPv6支持情况进行监测，结果纳入国家IPv6发展监测平台；对CERNET2主干核心节点的NetFlow数据进行采集分析，统计教育网内、网外IPv6活跃地址日活和月活；发布教育系统IPv6发展监测月报。 　　根据教育网对端IP地址应用情况，对三大运营商和大型ICP IPv6支持情况进行监测，统计活跃地址指标和出入流量趋势，与信通院协同合作，为中国IPv6规模部署提供参考。 IPv6监测指标与技术架构 　　2017年11月26日，中共中央办公厅、国务院办公厅印发了《推进互联网协议第六版（IPv6）规模部署行动计划》，并发出通知，要求各地区各部门结合实际认真贯彻落实。 　　2019年7月11日，在2019中国IPv6发展论坛上，推进IPv6规模部署专家委主任邬贺铨院士发布了《中国IPv6发展状况》白皮书，主要从用户数、地址、流量、基础资源、云端、网络、终端、应用八个维度，对我国IPv6发展情况进行综合分析，力求全面准确反映我国IPv6发展状况。白皮书中的八个维度即为推进IPv6规模部署专家委员会2018年11月起草的《中国IPv6发展指标体系》的核心指标。 　　IPv6监测平台采用NetFlowv9、端口镜像、用户上报、外部接口等多种测量方式，应用主动/被动探测技术、大数据处理、态势感知技术、数据可视化技术等核心技术，做到教育网IPv6数据全覆盖，包括：路由、域名、网站、活跃地址等。IPv6监测平台的技术架构如图1所示。 图1 IPv6监测平台技术架构 　　IPv6发展监测平台（ipv6c.cngi.edu.cn）主要立足于教育网IPv6监测数据，面向公众提供了一系列IPv6发展监测服务，包括： 　　● 域名探测目录服务 　　● 网站探测目录服务 　　● 地址分配探测目录服务 　　● 各高校IPv6流量和活跃地址数监测目录服务 　　● 各高校IPv6Web网站发展态势监测目录服务 　　● 客户端IPv6就绪测试 　　● 活跃地址态势监测（新版上线） 　　● 网站态势监测（党中央、政府、央企、媒体、教育、Alexa） 　　● 教育系统单位整体态势监测 　　● CERNET会员单位整体态势监测等 　　其中，域名探测目录服务可监测用户所添加域名及其子域名的IPv6地址、IPv6网站可访问、IPv6 https证书、IPv6 h2、IPv6可解析等情况，并与IPv4相应监测项进行对比展示。 　　网站探测目录服务可监测用户所添加网站的DNS名称、描述、IPv6地址、IPv6网站可访问、IPv6 https证书、IPv6 h2、IPv6可解析等情况，并与IPv4相应监测项进行对比展示。 　　地址分配探测目录服务可监测用户所添加地址段的主机地址、80端口、443端口、445端口、22端口、3389端口、135端口、139端口、3306端口等情况。 　　各高校IPv6流量和活跃地址数监测目录服务可监测全国各地区下各高校开通IPv6百分比、活跃地址数百分比、活跃地址数日/周/月趋势、对端活跃地址数百分比、对端活跃地址数日/周/月趋势、入流量百分比、入流量日/周/月趋势、出流量百分比、出流量日/周/月趋势等情况。 　　各高校IPv6 Web网站发展态势监测目录服务可监测全国各地区下各高校IPv6解析、网站可访问、IPv6 DNSSEC、IPv6 https证书、官方签名、IPv6h2、漏洞数、内链数、外链数、IPv6DNS、IPv6反向域名、子网站数等情况，以及每个高校具体的官网URL、IPv6地址、IPv6所属单位、IPv6 AS号、IPv6可达、IPv6下载速率等等情况。 　　客户端IPv6就绪测试可提供IPv6域名连接测试、双栈域名连接测试、双栈域名大数据包传输测试、IPv6大数据包传输测试，并给出客户端IPv6运行状况评分情况。 　　活跃地址态势监测功能可监测各应用类型下主流ICP厂商的活跃地址指数分布、ICP活跃地址180日趋势、ICP出/入流量180日趋势情况。 　　网站态势监测功能可监测党中央、政府、央企、媒体、教育、Alexa等分类下各单位网站的IPv6可解析、IPv6可访问、提供IPv6服务的天数趋势情况，以及各大分类总体的IPv6解析数量和百分比、网站可访问数量和百分比等情况。 　　教育系统单位整体态势监测功能可监测所有教育系统单位的IPv6地址数量、路由开通、活跃地址数、对端活跃地址数、入流量、出流量、单个活跃IP入流量、单个活跃IP出流量、NS域名服务器数量、门户网站IPv6地址、网站可访问、子网站CERNET地址总数量等情况。 　　CERNET会员单位整体态势监测功能可监测所有CERNET会员单位的IPv6发展态势情况，具体监测项同教育系统单位整体态势监测功能。 IPv6规模部署发展情况 　　从IPv6路由监测情况看，2019年底监测到8万余条路由条目数，2020年8月监测到9万余条路由条目数，CERNET2接受到的全球BGP路由总条目数呈现逐步上升趋势。 　　从IPv6活跃地址发展态势情况看，教育网CERNET2活跃地址指数相对较为平稳，但仍未恢复到疫情前的正常水平（活跃指数1000）；对端活跃地址指数在2020年1月和2月大幅下降，2020年6月中旬出现过较大激增，总体呈现缓慢回升的趋势，如图2所示。

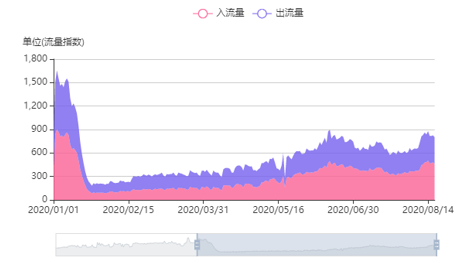

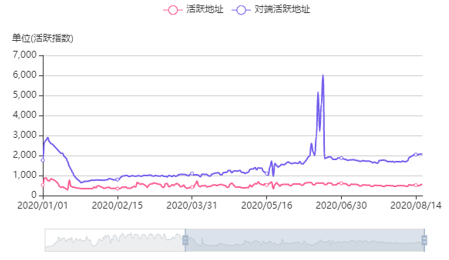

图2 CERNET2活跃地址总趋势 　　从IPv6流量发展态势情况看，教育网CERNET2流量总趋势在2020年1月底2月初出现大幅下降，此后随着疫情逐渐好转呈现缓慢回升趋势，如图3所示。

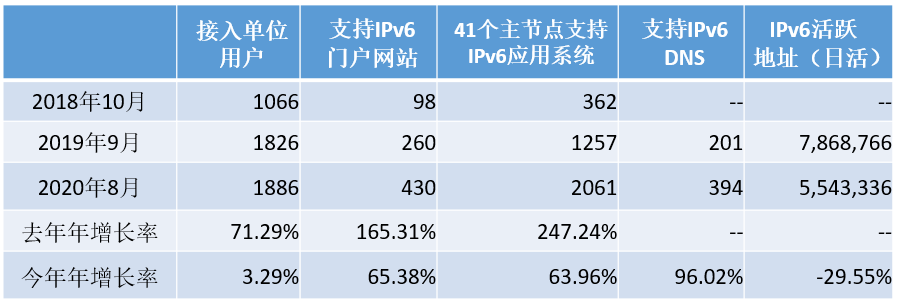

图3 CERNET2流量总趋势 　　ISP和ICP流量发展态势与CERNET2流量态势基本一致，三大运营商流量指数从大到小排名依次为中国移动、中国联通、中国电信，大型ICP流量指数从大到小排名依次为腾讯、阿里巴巴、百度。 　　从教育网IPv6支持情况近两年的对比数据（表1）看，接入单位用户数近两年持续增长，2019年年增长率达到71%；支持IPv6门户网站数和41个主节点支持IPv6应用系统数近两年均有大幅增长，2019年年增长率分别为165%和247%；支持IPv6的DNS数量在2020年有较大增加，年增长率为96%；但受疫情影响，IPv6日活跃地址数量在2020年有所下降。 表1 近两年教育网IPv6支持情况

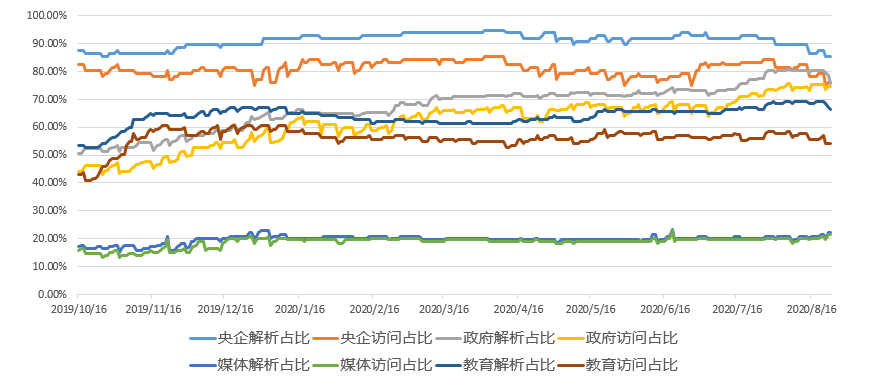

　　从教育网高校IPv6发展现状情况看，以2020年8月数据为例，已分配IPv6地址的高校数为1795所，已开通IPv6路由的高校数为1898所（部分单位开通路由的地址为上联单位所属地址），教育网高校的IPv6地址分配率和路由开通率均很高；同时，双一流高校在IPv6活跃地址数和流量方面贡献巨大，占比分别达到75%和80%。 　　根据对高校/64前缀活跃地址和流量分析发现，每个学校的/64活跃前缀个数在500以内，集中分布在120？300个之间；每个/64的活跃地址个数在15万以内，集中分布在3万～8万之间。对单个学校/64前缀分布分析能发现该校的哪些地址段哪些单位的IPv6发展态势较好。 　　通过对IPv6活跃地址的后缀组成分析发现，在一天的525万个活跃地址数中，EUI-64地址4.15万个，占比0.79%；低位地址55万个，占比10.44%；IPv4映射地址396个，占比0.01%。综上，由IPv6地址组成的前缀和后缀分析，能得出许多与IPv4地址不同的新特性。 IPv6发展态势新变化 　　从IPv6网站解析/访问统计情况看，央企的解析/访问占比最高，之后排名依次是政府、教育、媒体，如图4所示。
图4 IPv6网站一级分类解析/访问占比 　　从教育系统单位监测排序情况看，按地址数据（/48）排序，TOP5分别为北京邮电大学、清华大学、哈尔滨工业大学、天津大学、吉林大学；按活跃地址数（学生活跃）排序，TOP3分别为清华大学、北京大学、上海交通大学；按对端活跃地址数（热点活跃）排序，TOP3分别为清华大学、东北大学、浙江大学；按入流量排序，TOP3分别为清华大学、东北大学、华中科技大学；按出流量排序，TOP3分别为清华大学、西安交通大学、东北大学。 　　从ISP活跃地址变化态势情况看，第一次上涨于2月16日至2月18日，宣告应对疫情的开始；第二次上涨于3月290至3月30日，以中国电信为代表；第一次回落于4月23日至4月24日，以中国电信为代表；第二次回落于5月6日至5月8日，以中国移动和中国联通为代表，宣告着疫情的基本结束，人们回到正常的生产生活中来。疫情期间，三大运营商复工复产的努力值得肯定。ISP活跃地址发展态势如图5所示。
图5 ISP活跃地址变化态势 　　从IPv6地址态势情况看，电子商务类ICP活跃地址指数排名为小米、淘宝、京东、美团、拼多多；旅游出行类ICP活跃地址指数排名为百度地图、携程旅行、高德地图、滴滴出行；门户资讯类ICP活跃地址指数排名为网易、今日头条、搜狐、新浪。 　　从IPv6浓度情况看，以8月7日数据为例，41节点IPv6入/出流量分别占比4.6%和10.5%，IPv6本端/对端活跃地址分别占比42.7%和19.5%；双一流高校IPv6入/出流量分别占比4.8%和8.9%，IPv6本端/对端活跃地址分别占比45.8%和20.1%。41节点与双一流高校的IPv6浓度趋势基本相同，IPv6出流量占比高于入流量占比，但均偏低；IPv6本端活跃地址占比高于对端活跃地址占比，IPv6本端活跃地址占比已接近50%。 IPv6发展监测小结 　　IPv6发展监测平台对比国家IPv6发展监测平台具有自己的服务特色： 　　专注于教育网，对高校网站可解析/可访问的监测数据更准确，同时对教育系统单位的地址申请、路由开通、活跃地址、流量、域名、网站等数据提供全面的排名统计和发展态势分析； 　　监测来源于CERNET2骨干网NetFlow数据，按日统计，对比国家IPv6发展监测平台按月进行数据统计，具有更好的时效性和数据粒度； 　　监测数据广度不如国家IPv6发展监测平台，但在域名、网站、活跃地址、流量等方面增强了监测深度； 　　域名监测数据更全面，包括子域名监测情况等，提供用户参与的目录服务； 　　提供端口监测和热点资源监测，在客户端支持IPv6时自动推送IPv6资源。 　　从IPv6发展态势总体情况看，在IPv6网站改造、路由开通、三大运营商流量方面呈现较好的发展态势：网站改造方面，央企、政府、教育网站IPv6支持度分别为76%、75%、54%；路由开通方面，CERNET会员单位开通率达到100%；三大运营商流量方面，IPv6入流量年增长率达到293%，IPv6出流量年增长率达到406%。 　　但仍存在有待提升的方面，如ICP入出流量增长缓慢，需进一步加强规模部署，同时受疫情影响，2020年上半年IPv6活跃地址同比下降较多。未来，我们将以推进纯IPv6网络建设、重视IPv6安全为目标，加快推进IPv6基础网络设施规模部署和应用系统升级，促进下一代互联网健康有序发展。 　　作者：黄友俊、邓斌（赛尔网络有限公司、下一代互联网重大应用工程研究中心）；李威（赛尔网络有限公司）
